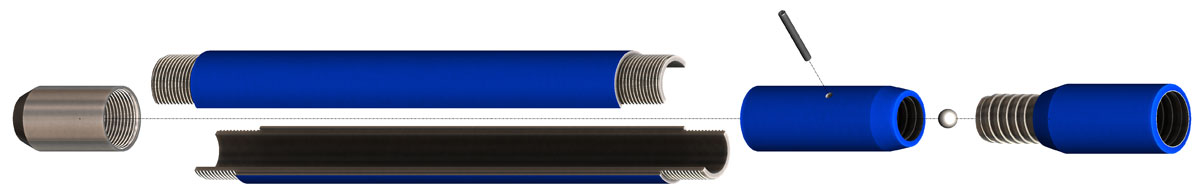

SPT сонда от две части за вземане на проби се използва в „Стандартен метод за изпитване (Standard Penetration Test – SPT) и Split-Barrel Вземане на проби от почви“, използван за определяне на товароносимост на материала. SPT сондата от две части за вземане на проби е проектирана за ронливи почви като пясък и чакъл, от които на практика е невъзможно да се получат ненарушени проби.
Пробите, взети по този начин, се считат за нарушени.
SPT сондата от две части за вземане на проби е произведен от легирана стомана, с висока устойчивост на опън. Накрайникът е изработен с по-висока твърдост на материала за оптимална износоустойчивост.
| PART # | OD of Sampler | Rod Connection |
|---|---|---|
| BR-ST001-01 | 2” (50,8mm) | AW-BW |
| BR-ST002-01 | 2 ½ ” (60,3mm) | AW-BW |
| BR-ST003-01 | 3” (76mm) | AW-BW |
| BR-ST004-01 | 3 1/2” (88,9mm) | AW-BW |
Други диаметри и Род връзки също могат да бъдат произведени в съответствие с искане на клиента. И двата прът връзки са на разположение на всеки SPT Сплит Tube Sampler като AW-BW прът.

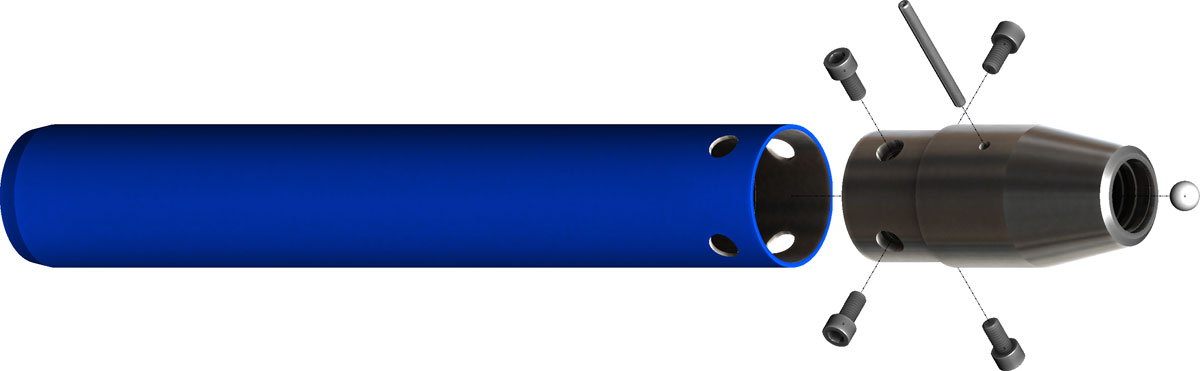

Сонда за почвени проби Shelby се използва в стандартна практика с тънкостенни тръби за вземане на проби от почви за геотехнически цели. Взетите по този начин проби са ненарушени. Методът се прилага при почви от наноси и меки глини. За оптимална работа и резултат, вземането на проби трябва да се извършва с постоянен натиск.
| PART # | OD of Sampler | Rod Connection |
|---|---|---|
| BR-SB001-01 | 2” (50,8mm) | AW |
| BR-SB002-01 | 2 ½ ” (63,5mm) | AW |
| BR-SB003-01 | 3” (76mm) | NW |
| BR-SB004-01 | 3 1/2” (88,9mm) | NW |
Материалът е студено изтеглени безпроблемно въглеродна стомана и неръждаема стомана.
Употреба на автоматичен сондажен чук SPT: водещите SPT сондажни лостове и SPT сондата от две части за вземане на проби са свързани с основата на наковалнята на автоматичния сондажен чук SPT и забити в земята.
Общата дължина на чука е 2.6m удължен и 1.8 m, когато не e удължен. Общото тегло на чука е 107 кг.
В допълнение към автоматичен сондажен чук SPT, хидравличния сондажен чук SPT е проектиран да работи с хидравлично задвижване на машината. Теглото му е 63,5kg (140Ibs) и работно разстояние – 76,2cm.
Изисквания към двигателя на хидравличния сондажен чук SPT:
Максимална скорост на потока: 60 л / мин = 15.85gpm
Максимално налягане: 140bar = 2030.5 psi
Двигателят може да работи и с отворен клапан за контрол на бобината.

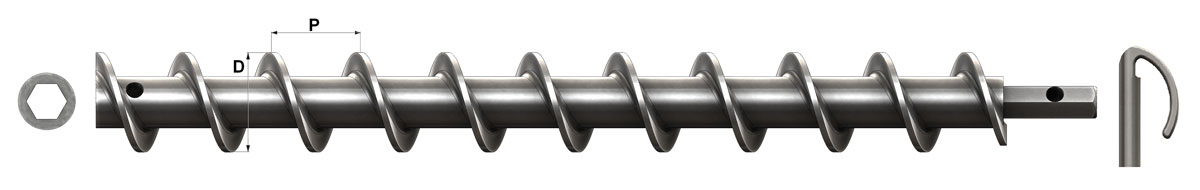

Предлагаме най-доброто качество сондажни инструменти тип „свредло“, както и режеща част за геотехническите сондажни проекти на нашите клиенти. Следните стандартни размери са налични в продуктовата гама – виж Таблица с размери

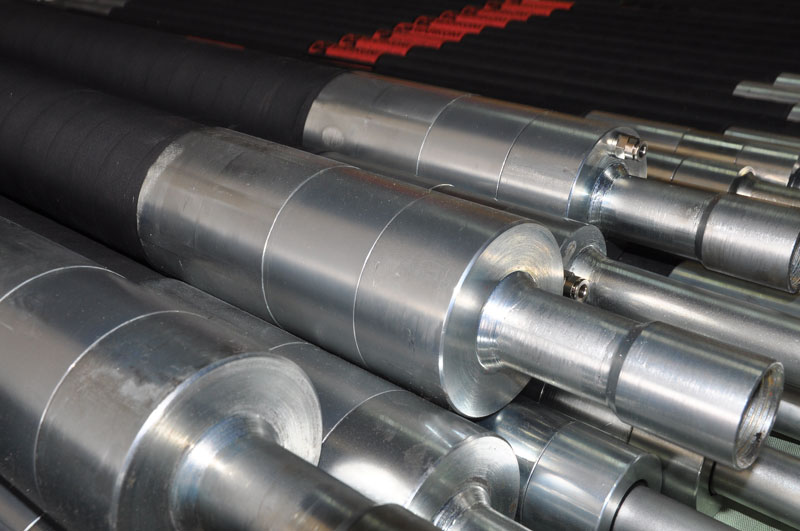

Продуктовата ни гама разполага с надуваеми и механични уплътнители. Надуваемите уплътнители са единични и двойни и ще намерите в различни диаметри.
Използват се за инжектиране на варов разтвор и други геотехнически приложения като тест с вода под налягане, хидравлични тестове за структурно укрепване и/или запечатване на вода от дълбоки фундаменти, тунели, язовири и мини.
Докато надуваемите уплътнители се раздуват с въздух или се инжектира вода в тях, то механичните уплътнители могат да се управляват само чрез завъртане на дръжката, прикрепена към върха, което води до компресия на всяка гума, като по този начин тя се раздува по механичен път.
Диаметри и налягания на уплътнителите
Единични уплътнители
| PRODUCT # | DIAMETER, mm | LENGTH, mm | INF. DIA, mm | SAFETY PRESS, bar |
|---|---|---|---|---|
| BR-4400-01S | 44 | 700-1000 | 77 | 85 |
| BR-5400-01S | 54 | 700-1000 | 115 | 85 |
| BR-6400-01S | 64 | 700-1000 | 125 | 85 |
| BR-7400-01S | 74 | 700-1000 | 135 | 85 |
| BR-8400-01S | 84 | 700-1000 | 145 | 85 |
| BR-9400-01S | 94 | 700-1000 | 175 | 85 |
| BR-1200-01S | 120 | 700-1000 | 205 | 85 |
Двойни уплътнители
| PRODUCT # | DIAMETER, mm | LENGTH, mm | INF. DIA, mm | SAFETY PRESS, bar |
|---|---|---|---|---|
| BR-4400-01D | 44 | 500-1000 (x2) | 77 | 85 |
| BR-5400-01D | 54 | 500-1000 (x2) | 115 | 85 |
| BR-6400-01D | 64 | 500-1000 (x2) | 125 | 85 |
| BR-7400-01D | 74 | 500-1000 (x2) | 135 | 85 |
| BR-8400-01D | 84 | 500-1000 (x2) | 145 | 85 |
| BR-9400-01D | 94 | 500-1000 (x2) | 175 | 85 |
| BR-1200-01D | 120 | 500-1000 (x2) | 205 | 85 |

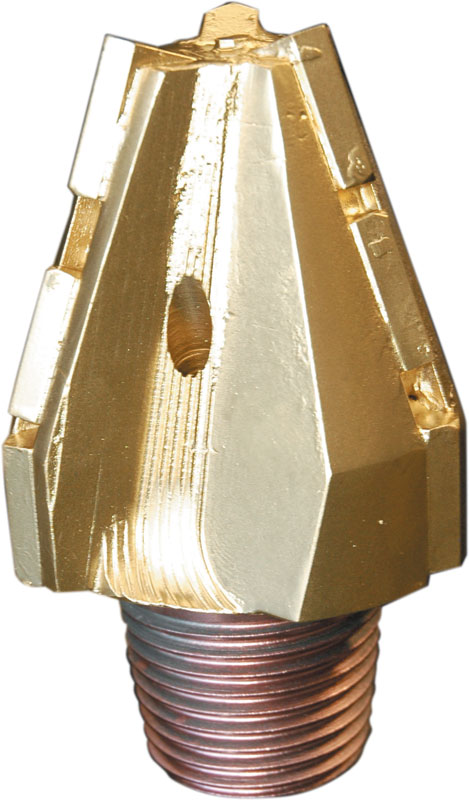

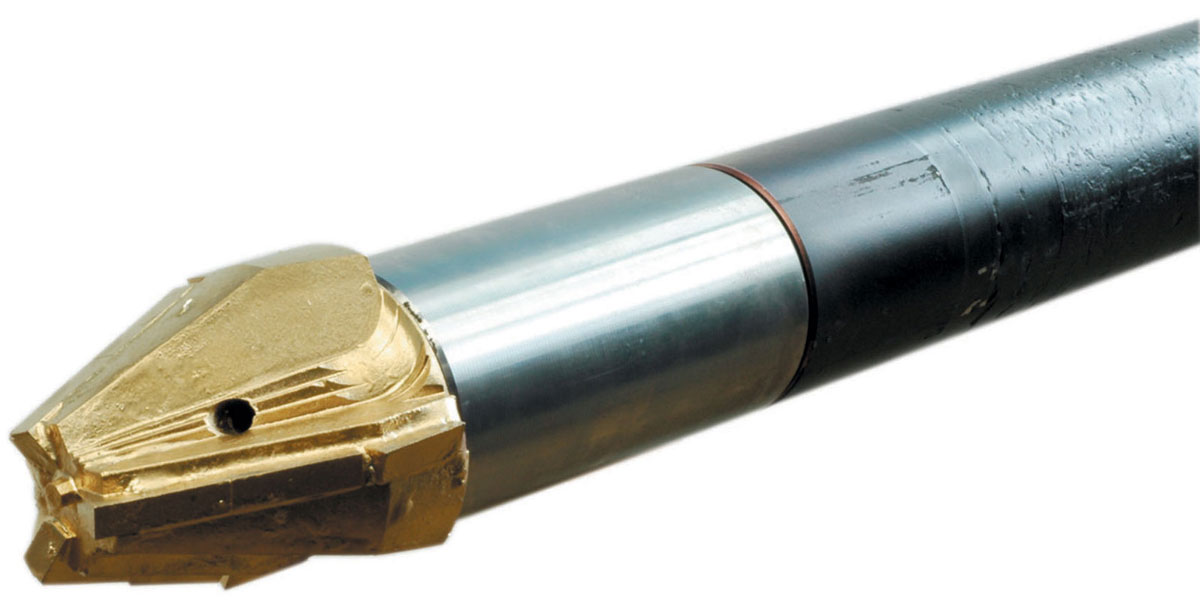

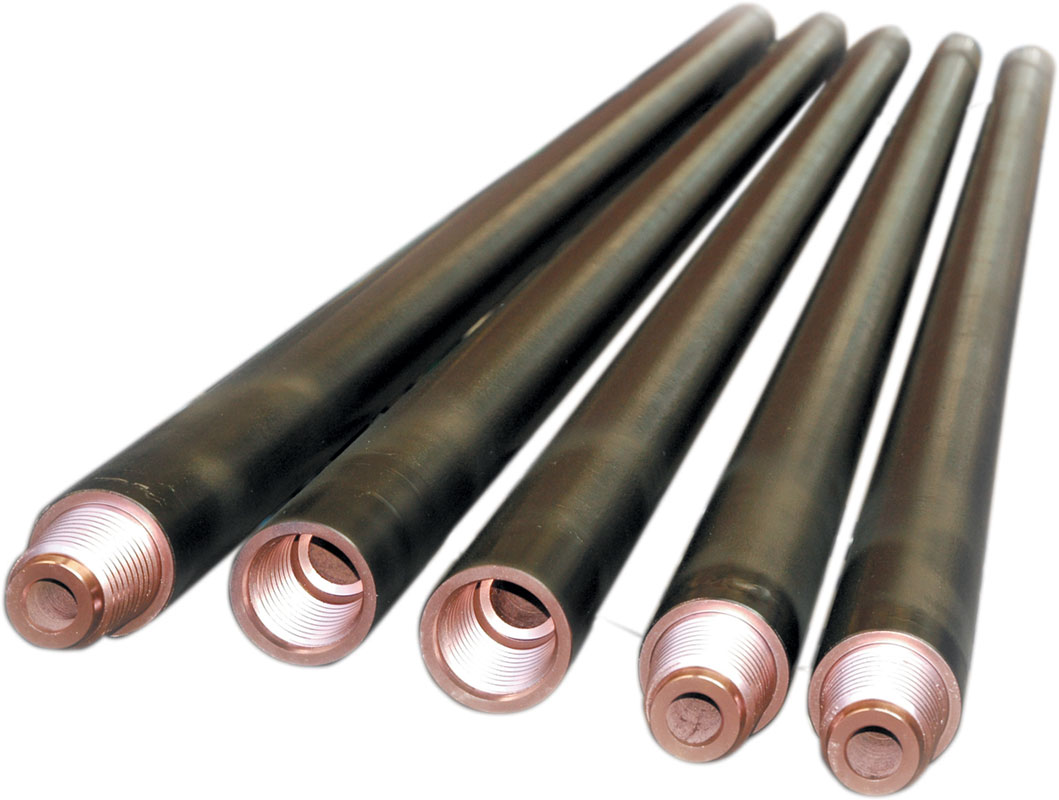

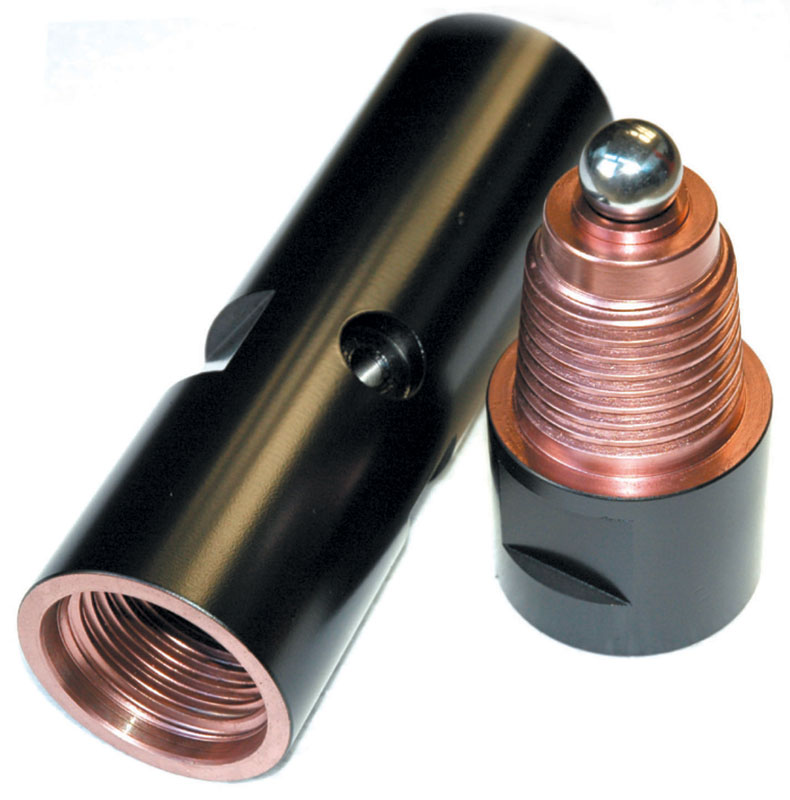

Предлагаме прътове за струйно сондиране, проследяващо устройство, адаптер и режещи накрайници, произведени от високо качество на суровината, като с това се гарантира дълъг експлоатационен живот в суровите условия на процес по фугиране.
